一、產品概述

---

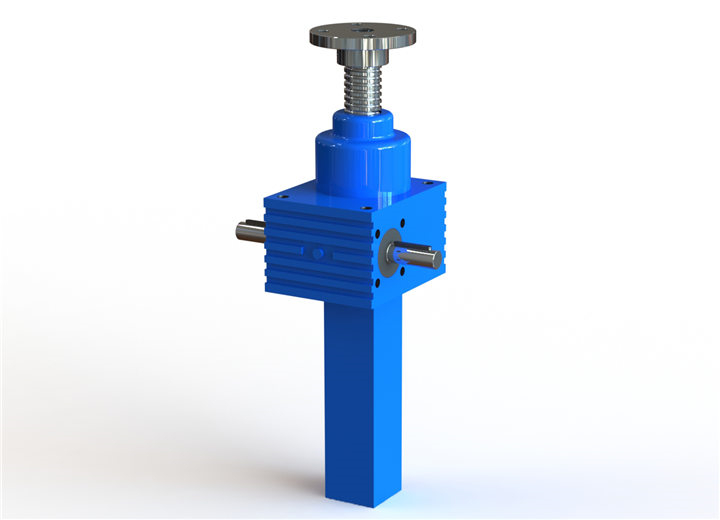

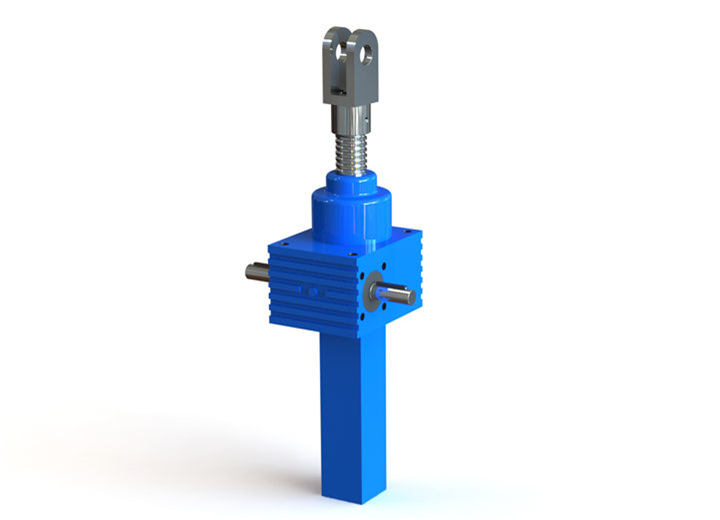

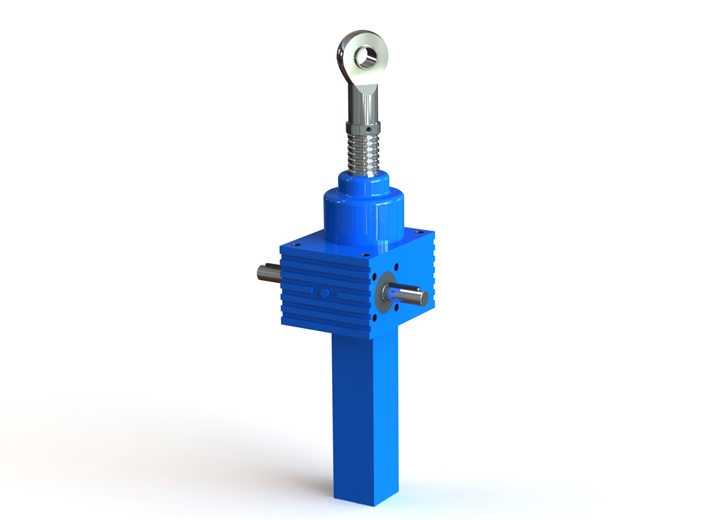

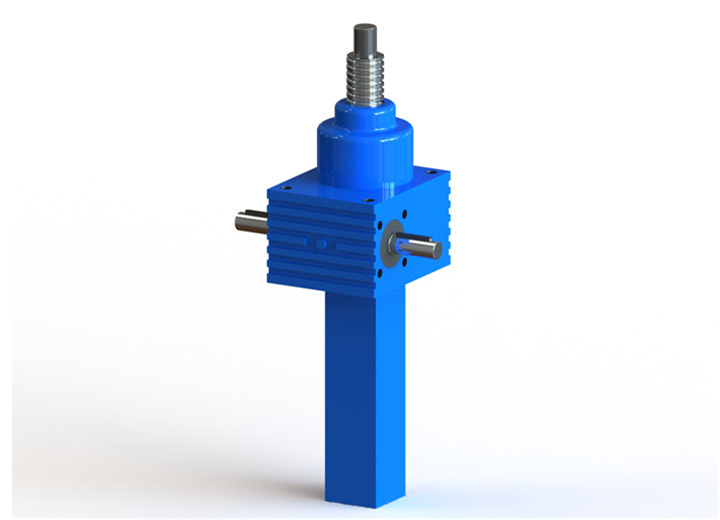

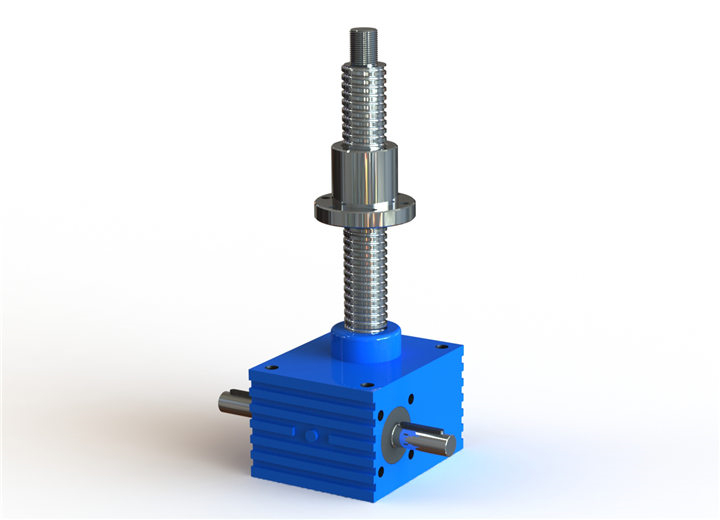

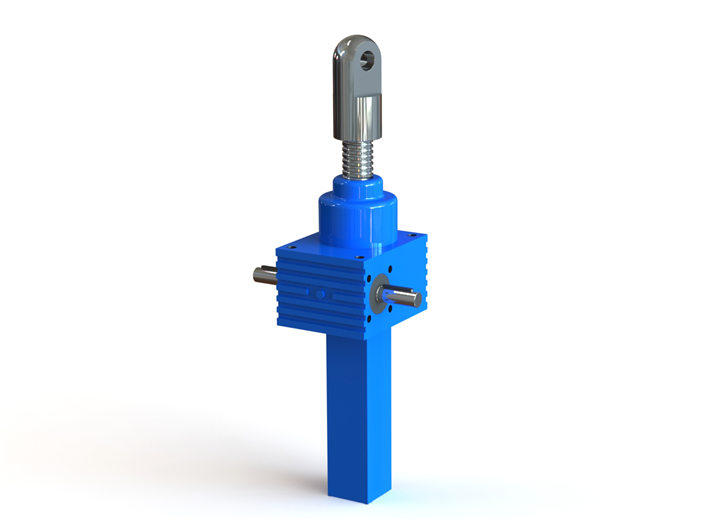

SJB系列滾珠螺旋升降機是科邁德公司引進德國技術和執行標準，自主設計研發出的一種新型起重部件。適用于高速、高頻和高性能的裝置中，主要構件為精密滾珠絲桿副與高精度蝸輪蝸桿副。產品運用滾動摩擦，提高了整機效率，只需很小的驅動源，就可以產生很大的推力。滾珠螺旋升降機按照國標GB/T17587.3-1998及應用實例，滾珠絲桿是將回轉運動轉化成直線運動或?qū)⒅本€運動轉化為回轉運動的理想產品，性能優良，具有傳動效率高、定位精準等特點。

產品通過蝸輪傳動滾珠絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機  ， 驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system  ”工作系統。產品標準承載能力范圍從10KG~15t,最高輸入轉速1500r/min，允許最大提升速度5m/min，工作環境溫度-20~100C°之間，滾珠絲桿工作行程長度可按客戶要求制造。

二、產品裝配結構和運動示意

---

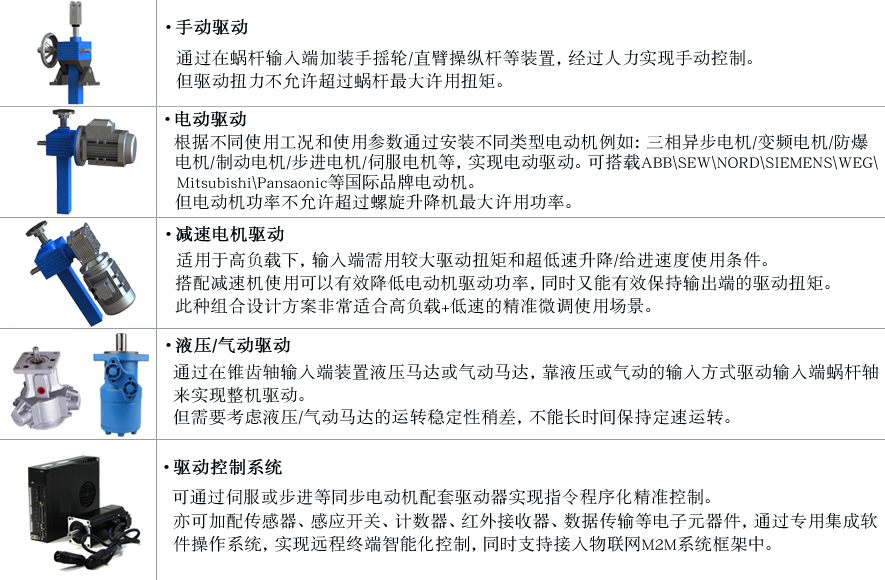

三、產品驅動控制方式

四、產品主要性能參數

---

五、產品應用結構范圍

---

1.生產流水線中的提升、位移、夾緊、翻轉等執行裝置。

2.冶金設備中裝置及夾緊，提升和翻轉裝置。

3.車輛制造業的舉車機、柔性工裝及焊接升降機等。

4.光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置。

5.航空航天、國防軍事、天文望遠鏡等遙控執行裝置。

6.升降舞臺升降裝置。

7.造船、水利、食品及倉儲、鑄造等行業、醫療機械、木工機械、食品機械的各種執行機構。

8.立車和龍門等機床上的提升裝置。

六、產品性能優點

---

1.高速、高頻率：SJB滾珠絲桿螺旋升降機適用于高速、高頻率和高性能的裝置設備中。

2.效率高：應用滾動摩擦技術，提高了整機效率，只需很小的驅動源就可以產生很大的推力。

3.高速化：與普通梯形絲桿相比，速度有很大的提高，能輕松而高速的運轉。

4.產品結構模塊化：產品結構緊湊，模塊化，可簡單連接各種輔助附件和驅動源。

5.環保低噪：產品運行噪音小、采用潤滑脂潤滑，無泄漏。

6.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。

7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。

8.使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。

注：滾珠絲桿本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。
